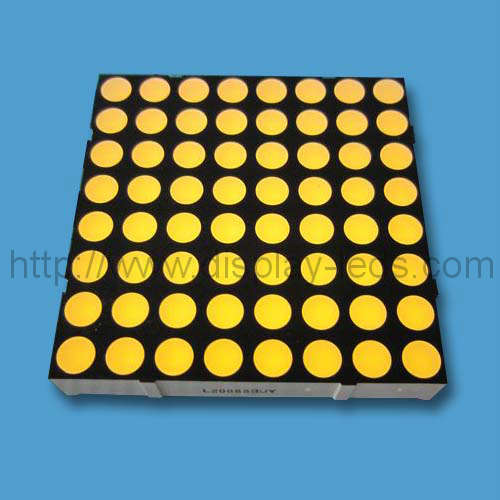

2 インチ 8x8 LED ドット マトリックス (黄色)

黄色の 2 インチ 8x8 LED マトリックス ディスプレイの概要:
行のドット 1 はピン 1 に接続され、列のドット 1 はピン 20 に接続されます。
他の発光色も利用できます。
反射板の欠如、白またはグレーの面が利用可能です。
ドットは2.3インチLEDドットマトリクスと同じですが、そのピッチはわずか6.36mm、サイズはわずか50.8x50.8mmです。


特徴：
1. マトリクス高さ 50.8mm (2 インチ)
2.ドットサイズ：直径5mm
3. ピッチ: 6.36mm
4.広い視野角
5.ウルトライエローの発光色
6.IC対応
7. 低消費電力
8. 顔は黒または灰色、部分は白

支払い条件: TT、ウェスタンユニオン、L/C、現金またはペイパル。

 RoHS準拠アンス        REACH コンプライアンス

 パッケージ寸法と内部回路図：


注:

 1.      すべての寸法はミリメートル (インチ) 単位で、公差は  +  特に指定のない限り、0.25mm(0.01インチ)。

 2.      仕様は予告なく変更される場合があります。

 3.      反射板と PCB の間のギャップは 0.25mm を超えてはなりません。



2インチ8x8 LEDドットマトリクス  選択ガイド:

部品番号	説明	IでのLEDドットワークF=20mA		詳細情報
		分。	典型的。
LM20088AUY	CC[1],  8x8 LED ドット マトリックス、マトリックス高さ 2 インチ、LED 丸ドット サイズ 5mm、マトリックス モジュール サイズ: 50.8x50.8mm。	60	85
LM20088購入する	カリフォルニア州[2],  8x8 LED ドット マトリックス、マトリックス高さ 2 インチ、LED 丸ドット サイズ 5mm、マトリックス モジュール サイズ: 50.8x50.8mm。	60	85
ユニット：	\	マクド	マクド	\

注:
   1. CC=カソード列
   2. CA=アノード列

当たり  LEDマトリックス ドット  電気的特性と絶対最大定格:



CA または CC 2 インチ 8x8 LED ドット マトリックス ディスプレイ (ウルトライエロー発光色)		電気光学特性[1]			絶対最大定格[1]
		順電圧@ IF=20mA		逆行する          現在          VR=5V	消費電力	直流順電流	ピーク順電流[2]
		典型的。	最大。
		2	2.6	30	70	30	100
ユニット：	\	V	V	uA	mW	ミリアンペア	ミリアンペア



   注:
   1.        Ta=25 °Cの場合
   2.        1/10 デューティ サイクル、0.1ms パルスでのピーク順電流



どこで使えますか?

次のような屋内または半屋外で使用できます。





     屋内または半屋外の娯楽施設
