LLS0602UYC-LS
LITEKEY
8541410000
LITEKEY の SMD チップ LED ランプは、自動化された PC 基板アセンブリやスペースが重要なアプリケーション向けに、小型サイズと特別な構成で提供されています。 SMDチップLEDランプは、ノートパソコン、ネットワークシステム、家電製品、屋内看板用途など、幅広い電子機器での使用に適しています。
1.7(長さ)*0.6(幅)*1.1mm(高さ)
発光色とコロイド: 高輝度黄色/白色コロイド
環境保護製品 ROHS指令に準拠
EIA規格の梱包
SMT自動生産に最適
リフローはんだ付けプロセスに最適

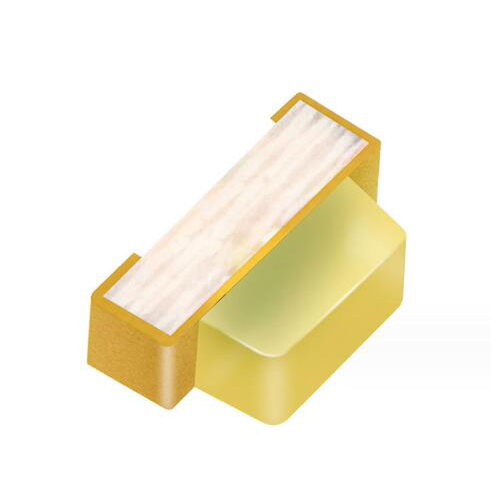

· LED写真

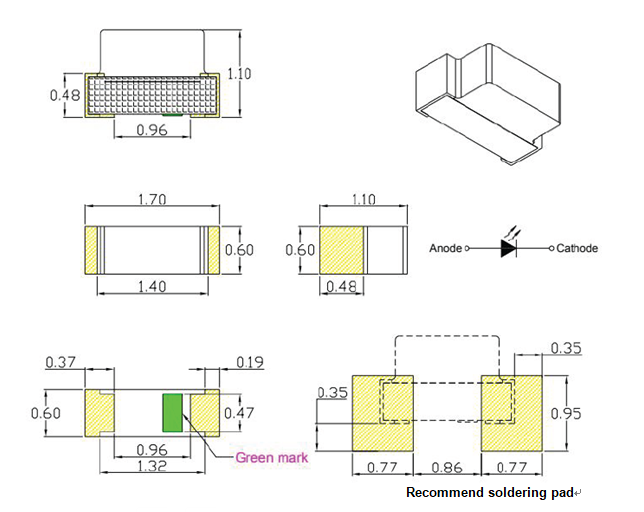

·外形寸法
·絶対最大定格 (Ta=25℃)
アイテム | シンボル | 最大 | ユニット |
消費電力 | PD | 60 | mW |
連続順電流 | IFmax | 20 | ミリアンペア |
ピーク順電流(1/10デューティサイクル0.1msパルス幅) | IFP | 60 | ミリアンペア |
逆電圧 | VR | 5 | V |
動作温度範囲 | T作戦 | -40 ～ +85 | ℃ |
保存温度範囲 | Tstg | -40 ～ +85 | ℃ |
鉛はんだ温度 | ツォル | 260℃、3秒 | |
* 注: パルス幅≤0.1ms、Duty≤1/10
·電気的・光学的特性 (Ta=25℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット |
順電圧 | VF | IF=5mA | 1.7 | -- | 2.5 | V |
光度 | IV | IF=5mA | 84 | -- | 250 | マクド |
ドメイン波長 | λD | IF=5mA | 586 | -- | 594 | nm |
半光波 | Δλ | IF=5mA | -- | 20 | -- | nm |
視野角 | 2θ1/2 | IF=5mA | --- | 120 | --- | 度 |
逆電流 | IR | VR =5V | --- | --- | 10 | uA |
·応用
医療機器: 内視鏡、酸素濃度計
自動車エレクトロニクス: バックライトキーライト、インジケーターライト
工業製品：電子計器盤、産業機器
スマートホーム：白物家電、ニキシー管LED
通信製品：携帯電話ボタンランプ、ルーター
チップSMDの応用
チップSMDの応用
チップSMDの応用
7.集中力：LEDの研究開発、生産、販売に注力します。
