0404 RGB SMD チップ LED RoHS 準拠、0.65 (L) X0.35 (W) mm

LITEKEY の SMD チップ LED ランプは、自動化された PC 基板アセンブリやスペースが重要なアプリケーション向けに、小型サイズと特別な構成で提供されています。 SMDチップLEDランプは、ノートパソコン、ネットワークシステム、家電製品、屋内看板用途など、幅広い電子機器での使用に適しています。

• 1.0*1.0*0.4mm

• 発光色とコロイド: 高輝度カラフル/透明コロイド

• 環境保護製品 ROHS指令に準拠

• EIA規格の梱包

• SMT自動生産に最適

• リフローはんだ付けプロセスに最適

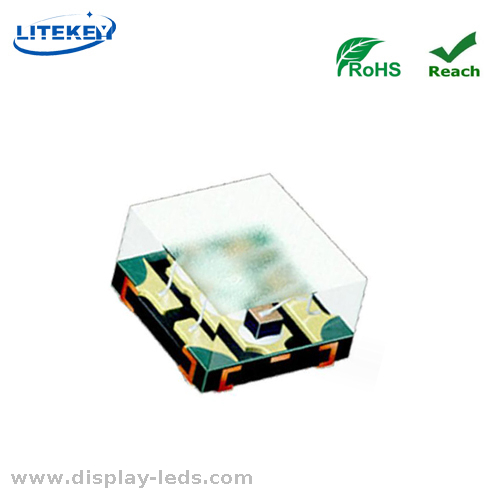

·  LED写真

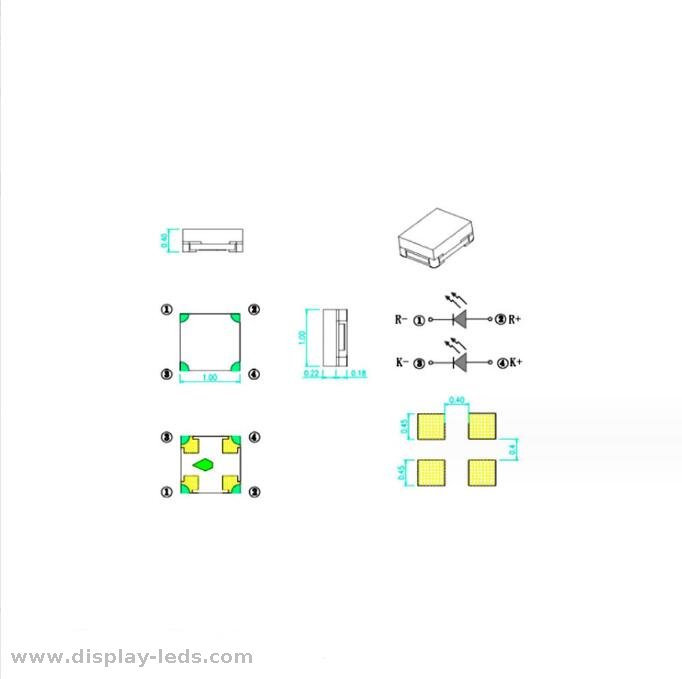

·外形寸法

·絶対最大定格 (Ta=25℃)

アイテム	シンボル	最大	ユニット
消費電力	PD	55/80/80	mW
連続転送   現在	もし	3*25	ミリアンペア
パルス転送   電流(1/10デューティサイクル0.1msパルス幅)	IFP	3*100	マ
逆電圧	VR	5	V
動作温度   範囲	トップル	-30 ～ +85	℃
保管温度   範囲	tstg	-40 ～ +90	℃
ジャンクション温度	ティ	≤125	℃

* 注: パルス幅≤0.1ms、Duty≤1/10

·電気的・光学的特性 (Ta=25℃)

アイテム	シンボル	Condition		分。	典型的。	マックス	ユニット
順電圧	VF	IF=20mA	R	1.9	--	2.1	V
		IF=20mA	B	2.6	--	3.2
		IF=20mA	G	2.6	--	2.9
光度	Ⅳ	IF=20mA	R	42	--	59	マクド
		IF=20mA	B	40	--	68
		IF=20mA	G	248	--	322
支配的な   波長	λd	IF=20mA	R	619	--	624	nm
		IF=20mA	B	463	--	472
		IF=20mA	G	524	--	533
視野角	2θ1/2	IF=20mA		--	120	--	度
逆電流	IR	VR = 5V		--	--	1	uA

·応用

• 医療機器: 内視鏡、酸素濃度計

• 自動車エレクトロニクス: バックライトキーライト、インジケーターライト

• 工業製品：電子計器盤、産業機器

• スマートホーム：白物家電、ニキシー管LED

• 通信製品：携帯電話ボタンランプ、ルーター
