0402 白色 SMD チップ LED RoHS 準拠、1.0 (L) X0.5 (W) mm

LITEKEY の SMD チップ LED ランプは、自動化された PC 基板アセンブリやスペースが重要なアプリケーション向けに、小型サイズと特別な構成で提供されています。 SMDチップLEDランプは、ノートパソコン、ネットワークシステム、家電製品、屋内看板用途など、幅広い電子機器での使用に適しています。

• 1.00*0.5*0.4mm

• 発光色とコロイド：白/黄色コロイド

• 環境保護製品 ROHS指令に準拠

• EIA規格の梱包

• SMT自動生産に最適

• リフローはんだ付けプロセスに最適

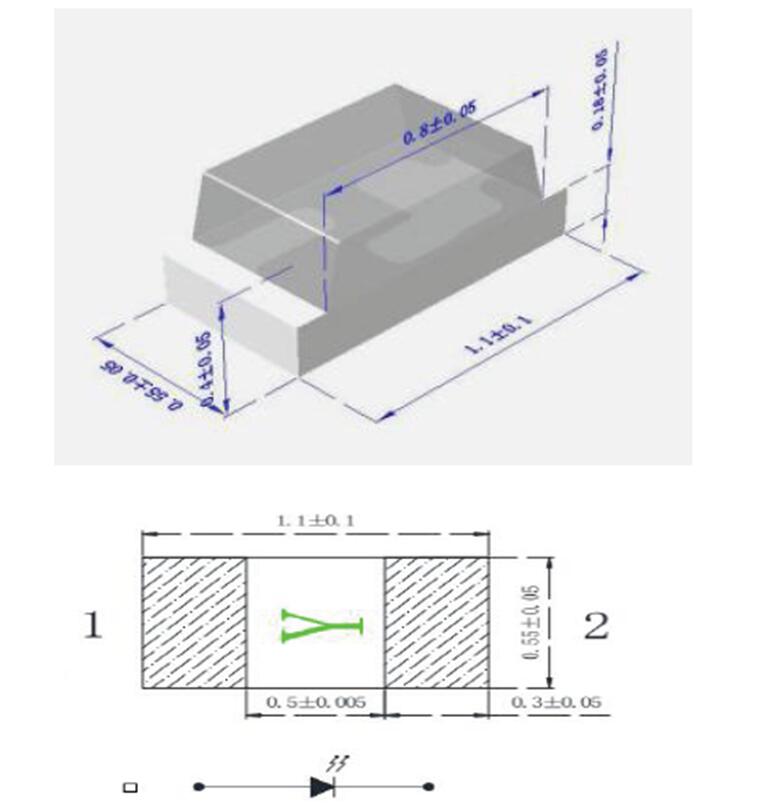

外形寸法

·絶対最大定格 (Ta=25℃)

アイテム	シンボル	最大	ユニット
消費電力	PD	75	mW
連続順電流	IFmax	20	ミリアンペア
ピーク順電流 (1/10 デューティサイクル 0.1ms パルス幅)	IFP	60	ミリアンペア
逆電圧	VR	8	V
動作温度範囲	T作戦	-30 ～ +85	oC
保存温度範囲	Tstg	-40 ～ +90	℃
鉛はんだ温度	ツォル	リフローはんだ付け：255 oCを10秒間押します。 手はんだ : 300 oCを3秒間押します。

* 注: パルス幅≤0.1ms、Duty≤1/10

·電気的・光学的特性 (Ta=25℃)

アイテム	シンボル	Condition	分。	典型的。	マックス	ユニット
順電圧	VF	IF=5mA	2.6	--	2.8	V
光度	IV	IF=5mA	60	--	135	マクド
色温度	Tc	IF=5mA	13700	--	33000	K
視野角	2θ1/2	IF=5mA	---	120	---	度
逆電流	IR	VR =5V	---	---	1	uA

• 医療機器: 内視鏡、酸素濃度計

• 自動車エレクトロニクス: バックライトキーライト、インジケーターライト

• 工業製品：電子計器盤、産業機器

• スマートホーム：白物家電、ニキシー管LED

• 通信製品：携帯電話ボタンランプ、ルーター

チップSMDの応用

チップSMDの応用

チップSMDの応用
