日本語LLS0402UG1
LITEKEY
8541401000
0402 表面実装 LED (LLS0402UG1)

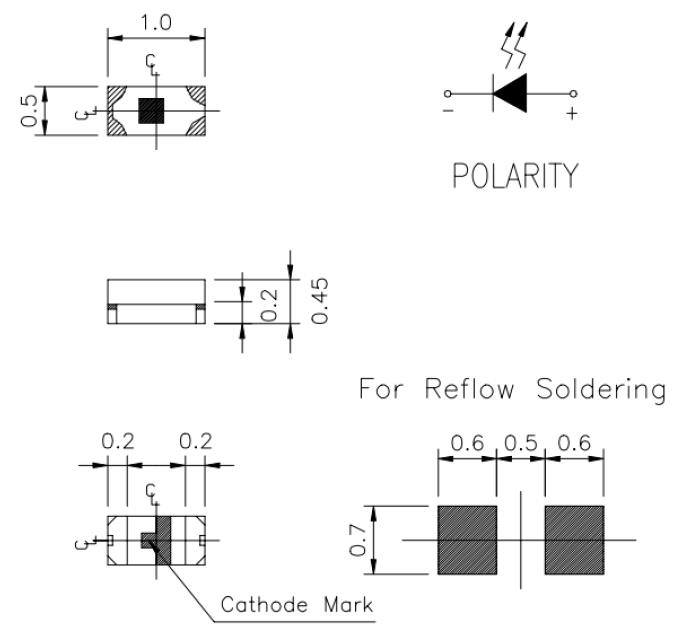

・パッケージ寸法 黄緑色 チップLED 0402
注意事項：
1.すべての寸法はミリメートル[単位]です。
2.特に指定がない限り、公差は±0.1mm(0.004インチ)です。
3.仕様は予告なく変更する場合がございます。
・特徴
1.0*0.5*0.45mm
単色タイプ
はんだ付け方式：全SMT実装方式
ROHS規格に準拠
説明
この黄緑色は SMD LED 0402はで作られています AlGaInP サファイアの上に
発光ダイオード。
応用
液晶バックライト
イルミネーション
部品番号 | 放出された 色 | レンズカラー | チップ材質 |
LLS0402UG1(0.45) | 黄色 緑 | 水 クリア | AlGaInP |
絶対最大定格(Ta=25℃)
アイテム | シンボル | 最大 | ユニット |
消費電力 | PD | 75 | mW |
連続順電流 | IFmax | 30 | ミリアンペア |
ピーク順電流(1/10 デューティサイクル 0.1ms パルス幅) | IFP | 80 | ミリアンペア |
逆電圧 | VR | 5 | V |
動作温度範囲 | T作戦 | -40 ～ +85 | ℃ |
保存温度範囲 | Tstg | -40 ～ +85 | ℃ |
鉛はんだ温度 | ツォル | 260℃、3秒 | |
電気的・光学的特性(Ta=25℃)
アイテム | シンボル | Condition | 分。 | 典型的。 | マックス | ユニット |
順電圧 | VF | IF=20mA |
|
|
| V |
光度 | IV | IF=20mA | 20 | 21 | 22 | マクド |
波長 | l | IF=20mA | 568 | 572 | 578 | nm |
視野角 | 2θ1/2 | IF=20mA | -- | 120 | -- | 度 |
キャパシタンス | C | VF=0V、f=1MHZ | -- | 20 | -- | pF |
逆電流 | IR | VR =5V | -- | 5 | 10 | uA |
0402 GREEN ChipLEDの信頼性試験項目と条件
いいえ。 | アイテム | 試験条件 | テスト 時間/サイクル/時間 | サンプル 数量 | エーカー |
1 | リフロー | 温度:260±5℃; 最短5秒 | 6分 | 22個 | 0/1 |
2 | 温度サイクル | H:+100℃ 15分 まで(5分) L:-40℃ 15分 | 20サイクル | 22個 | 0/1 |
3 | 熱衝撃 | H:+100℃ 15分 まで(5分) L:-40℃ 15分 | 100サイクル | 22個 | 0/1 |
4 | 高温 ストレージ | 温度: 85℃ | 1000時間 | 22個 | 0/1 |
5 | 低温 ストレージ | 温度:-40℃ | 1000時間 | 22個 | 0/1 |
6 | 直流動作寿命 | IF=20MA | 1000時間 | 22個 | 0/1 |
7 | 高湿度 | 85%RH | 1000時間 | 22個 | 0/1 |
GREEN SMD LED 0402 の SMT リフローはんだ付け手順
注:
1. リフロー温度は245±5℃を推奨します。半田付けの最高温度は260℃、10秒以内としてください。
2. 高温にさらされるときにエポキシ樹脂にストレスを与えないでください。
3. リフロー工程は2回以内としてください。
単色グリーンチップ LED 0402 の生産:
