LSD2830A/B
LITEKEY
8531200000
0.28 インチ 3 桁数値 SMD LED ディスプレイ

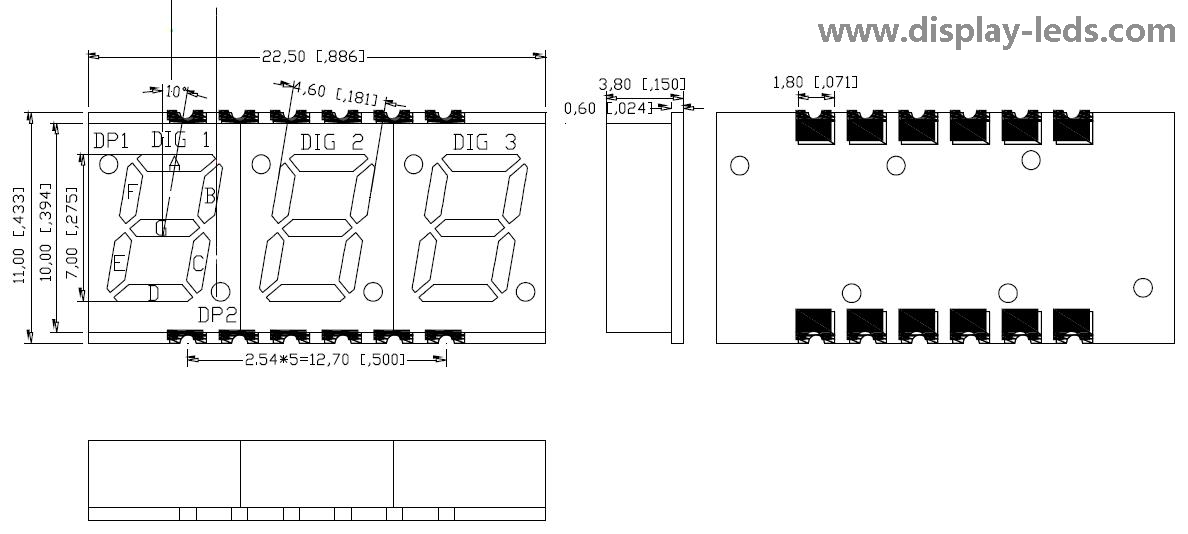

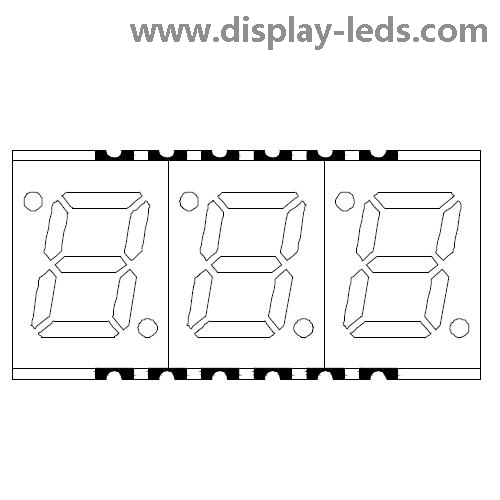

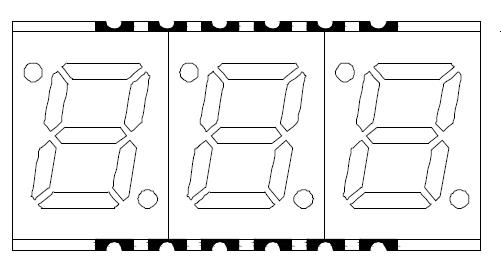

1. 外形寸法と 内部回路図
注:
すべての寸法はミリメートル (インチ) 単位であり、特に指定がない限り、公差は 0.25 mm (0.010) です。
2. 選定ガイド
部品番号 | チップ | Iv@IF=20mA | ||||
一般 アノード | 一般 陰極 | 材料 | 色 | WLD | チップごと | |
分。 | 典型的。 | |||||
LSD2830BR | LSD2830AR | AlGaInP | スーパーレッド | 640 | - | 8 |
LSD2830BUR | LSD2830AUR | AlGaInP | ウルトラレッド | 620 | - | 15 |
LSD2830BO | LSD2830AO | AlGaInP | オレンジ | 605 | - | 40 |
LSD2830BY | LSD2830AY | AlGaInP | 黄色 | 580 | - | 50 |
LSD2830BG | LSD2830AG | AlGaInP | 緑 | 570 | - | 16 |
LSD2830BPG | LSD2830APG | InGaN | ピュアグリーン | 520 | - | 35 |
LSD2830BB | LSD2830AB | InGaN | 青 | 470 | - | 25 |
LSD2830BW | LSD2830AW | InGaN | 白 | x0.27/y0.25 | - | 60 |
ユニット： | \ | \ | \ | nm | マクド | マクド |
3. 電気的特性と絶対最大定格
パラメータ | 電気光学 特徴[1] | 絶対最大定格[1] | ||||
発光色 | 順電圧 @IF=20mA | 逆行する | 消費電力 | 直流順電流 | ピーク順電流[2] | |
チップごと | 典型的。 | 最大。 | ||||
スーパーレッド | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
ウルトラレッド | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
オレンジ | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
黄色 | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
緑 | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
ピュアグリーン | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
青 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
白 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
ユニット： | V | V | uA | mW | ミリアンペア | ミリアンペア |
4. の特徴と説明 表面実装型LEDディスプレイ(SMD LEDディスプレイ)
﹒グレーの表面と白のエポキシ。
﹒コモンカソードまたはコモンアノード SMD ディスプレイ。
﹒単色:赤、 オレンジ、 緑、 黄色、 純粋な 緑、 青、 白 または カスタマイズされた色。
﹒RoHSおよびREACHに準拠。
﹒高輝度で信頼性に優れたシングルデジタルディスプレイ。
﹒高品質、低消費電力。
﹒IC対応、組立簡単。
5. の適用 表面実装 LED ディスプレイ(SMD LEDディスプレイ)
﹒家電製品。
﹒インストルメントパネル。
﹒デジタル読み取り値が表示されます。
詳細についてはお問い合わせください。
