0.28インチ3桁7セグメントLEDディスプレイ

数量：



お問い合わせバスケット

モデル：
LD2831A/Bシリーズ
最小注文数：
1000個

DIP（スルーホール）0.28インチ3桁7セグメントLEDディスプレイ;ピン9、9、および12は共通ピンです。多重化内部回路PCB。

特徴：
1. 7.00 mm（0.28インチ）の高さ
優れた数字の外観
3.広い視野角
発光色の範囲
5.私は互換性のある
6.低消費電力
7.黒い顔、白いセグメント
8. RoHS対応

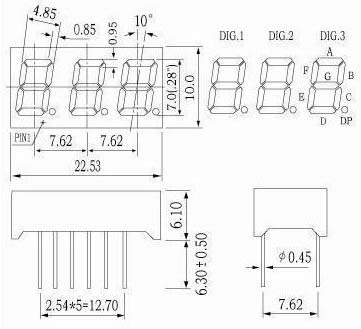

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

3桁 7セグメントLEDディスプレイ、桁数：7.00 mm（0.28インチ）、外形寸法：22.53×10.00×6.10 mm（L×W×H mm）
品番		チップ			IV @ IF = 20mA		IV @ IF = 20mA
一般陰極	一般アノード	素材	色	WLD	ワンセグ		1 DP
一般陰極	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD2831AR	LD2831BR	GaAlAs	スーパーレッド	640	8	10	8	10
LD2831AD	LD2831BD	GaAlAs	こんにちは赤	640	18	25	18	25
LD2831AO	LD2831BO	GaAsP	オレンジ	625	7	9	7	9
LD2831AY	LD2831BY	GaAsP	黄	588	8	10	8	10
LD2831AG	LD2831BG	ギャップ	緑	568	7	9	7	9
LD2831AUR	LD2831BUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD2831AUO	LD2831BUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD2831AUA	LD2831BUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD2831AUY	LD2831BUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD2831AUG	LD2831BUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD2831APG	LD2831BPG	InGaN	ピュアグリーン	525	120	300	120	300
LD2831AUB	LD2831BUB	InGaN	ウルトラブルー	470	30	45	30	45
LD2831AUW	LD2831BUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
