0.25 インチ 7 セグメント時計 LED ディスプレイ、静的回路付き

数量：



お問い合わせバスケット

モデル：
LD2541C/Dシリーズ
最小注文数：
1000個

スタティック内部回路基板0.25インチ4桁7セグメントLEDディスプレイ。 CAとCCのバージョンがあります。特徴： 1.高さ6.20 mm（0.25インチ）桁優れた数字の外観 3.広い視野角発光色の範囲 5.私は互換性のある 6.低消費電力 7.黒い顔、白いセグメント 8. RoHS対応

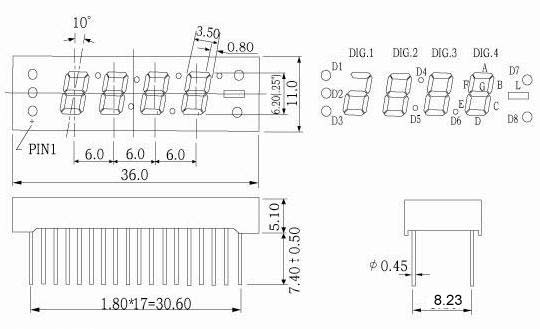

パッケージ寸法と内部回路：

ノート：

1.すべての寸法はミリメートル（インチ）単位で、公差は+ 特に記載がない限り、0.25 mm（0.01インチ）。

2.仕様は予告なしに変更されることがあります。

3.反射板とプリント基板の間隔は0.25mmを超えてはいけません。

表1：

4桁7セグメントLEDディスプレイ、桁の高さ：6.20 mm（0.25インチ）、外形寸法：36.00 x 11.00 x 5.10 mm（L x W x H mm）
品番		チップ			私_V@私_F= 20mA		Iv @ I_F= 20mA
コモンカソード	一般アノード	素材	色	WLD	ワンセグ		1 DP
コモンカソード	一般アノード	素材	色	WLD	分	タイプ	分	タイプ
LD2541CR	LD2541DR	GaAlAs	スーパーレッド	640	8	10	8	10
LD2541CD	LD2541DD	GaAlAs	こんにちは赤	640	18	25	18	25
LD2541CO	LD2541DO	GaAsP	オレンジ	625	7	9	7	9
LD2541CY	LD2541DY	GaAsP	黄	588	8	10	8	10
LD2541CG	LD2541DG	ギャップ	緑	568	7	9	7	9
LD2541CUR	LD2541DUR	AlGaInP	ウルトラレッド	640	30	45	30	45
LD2541CUO	LD2541DUO	AlGaInP	ウルトラオレンジ	625	45	60	45	60
LD2541CUA	LD2541DUA	AlGaInP	ウルトラアンバー	605	30	45	30	45
LD2541CUY	LD2541DUY	AlGaInP	ウルトライエロー	595	30	45	30	45
LD2541CUG	LD2541DUG	AlGaInP	ウルトラグリーン	573	30	45	30	45
LD2541CPG	LD2541DPG	InGaN	ピュアグリーン	525	120	300	120	300
LD2541CUB	LD2541DUB	InGaN	ウルトラブルー	470	30	45	30	45
LD2541CUW	LD2541DUW	InGaN	ウルトラホワイト	\	100	120	100	120
単位：	\	\	\	nm	McD	McD	McD	McD

表2：

色		電気光学特性^[1]			絶対最大定格^[1]
		順方向電圧@ IF = 20mA		逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
		タイプ	最大	逆現在 VR = 5V	消費電力	DC順方向電流	ピーク順方向電流^[2]
スーパーレッド	1セグメントあたり	1.8	2.2	30	60	25	100
スーパーレッド	DPあたり	1.8	2.2	30	60	25	100
こんにちは赤	1セグメントあたり	1.8	2.2	30	60	25	100
こんにちは赤	DPあたり	1.8	2.2	30	60	25	100
オレンジ	1セグメントあたり	2.1	2.5	30	80	30	100
オレンジ	DPあたり	2.1	2.5	30	80	30	100
黄	1セグメントあたり	2.1	2.5	30	80	30	100
黄	DPあたり	2.1	2.5	30	80	30	100
緑	1セグメントあたり	2.2	2.5	30	80	30	100
緑	DPあたり	2.2	2.5	30	80	30	100
ウルトラレッド	1セグメントあたり	1.9	2.6	30	60	30	100
ウルトラレッド	DPあたり	1.9	2.6	30	60	30	100
ウルトラオレンジ	1セグメントあたり	2	2.6	30	65	30	100
ウルトラオレンジ	DPあたり	2	2.6	30	65	30	100
ウルトラアンバー	1セグメントあたり	2	2.6	30	65	30	100
ウルトラアンバー	DPあたり	2	2.6	30	65	30	100
ウルトライエロー	1セグメントあたり	2	2.6	30	65	30	100
ウルトライエロー	DPあたり	2	2.6	30	65	30	100
ウルトラグリーン	1セグメントあたり	2.1	2.6	30	75	30	100
ウルトラグリーン	DPあたり	2.1	2.6	30	75	30	100
ピュアグリーン	1セグメントあたり	3.5	4	30	110	30	100
ピュアグリーン	DPあたり	3.5	4	30	110	30	100
ウルトラブルー	1セグメントあたり	3.5	4	30	120	30	100
ウルトラブルー	DPあたり	3.5	4	30	120	30	100
ウルトラホワイト	1セグメントあたり	3.5	4	30	120	30	100
ウルトラホワイト	DPあたり	3.5	4	30	120	30	100
単位：	\	V	V	私は	MW	mA	mA
